一、设备名称和型号：兽用全数字彩色多普勒B超仪  型号：BXL-DZ20



二、设备型号：设备用途说明



主要用于：猪、牛、羊、马、驴、骆驼、犬、猫、特种动物等多种动物***检查、背膘眼肌、腹部***、心脏、小***、肌腱、经直肠等检查。

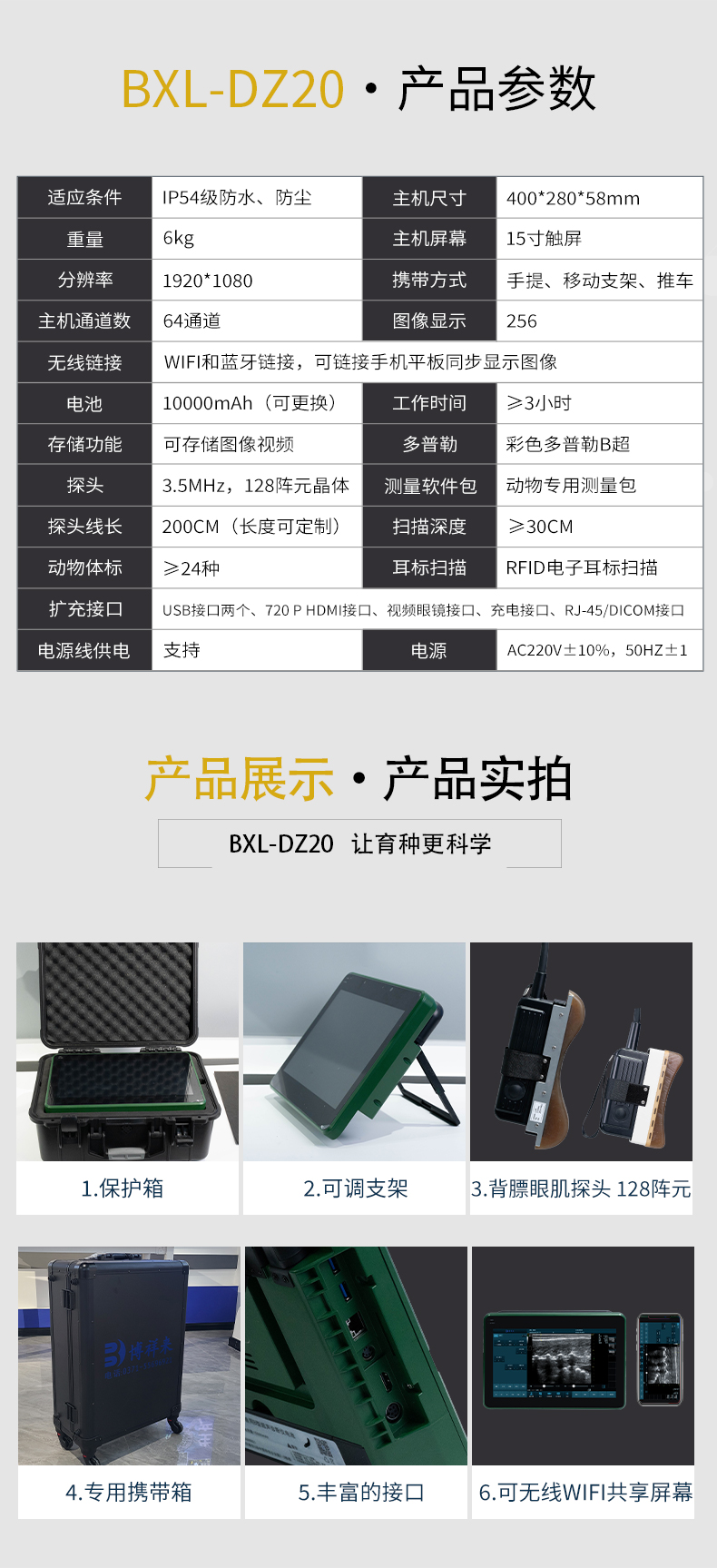

三、主机技术参数



3.1 适应条件：防水、防尘，防水防尘级别IP54、防摔

3.2储存运输环境： -20°C 至 +60°C    湿度范围：10%-95%

3.3 主机尺寸：400*280*58mm

3.4 主机重量：6kg

3.5 主机屏幕尺寸：15英寸触摸屏  分辨率：1920*1080

3.6 电源：AC220V±10%，50Hz±1

3.7 主机有提手（可悬挂）、有移动支架（可调节角度）、可悬挂到移动推车上

3.8 相对仰角：90度、180度、270度可调

3.9 扩充接口：USB接口两个、720 p HDMI接口、视频眼镜接口、充电接口、● HDMI、视频输出；● USB接口；● RJ-45/DICOM接口；● 支持喷墨、激光、视频打印机

3.10成像模式：彩色多普勒成像系统、B, B|B, 4B, B|M（M线位置可调）, M模式、组织谐波成像 (THI)、、脉冲反向谐波成像（iTHI）、组织特异性成像 (TSI) 、凸阵扩展成像、线阵偏转/梯形成像、穿刺增强、彩色血流 (CF)、能量多普勒 (PDI)、方向能量多普勒 (DPDI)、脉冲多普勒 (PW)、 连续多普勒高脉冲重复频率(CW、HPRF)、B+CF 彩色双幅实时成像、彩色M型、B+PW 、B+CF/PDI/DPDI+PW、CW

3.11主机通道数：64通道，Windows10系统

3.12 扫描方式：数字波束成形器，电子线阵、电子凸阵、电子微凸、电子相控阵、动物专用背膘线阵。

3.13 扫描类型：正常、复合扩展等

3.14 全域合成孔径波束形成器、实时逐点动态接收聚焦技术

3.15 CF检查： PRF、窗口宽度、窗口高度、增益、频率、彩色平均、壁滤波、高PRF、  包大小、色板、空间滤波、线密度、基线、脉冲长度、能量、Variance、彩色阈值、透明度、彩色优先、彩色翻转、减少显示。

3.16 PDI检查：偏转角、 PRF、窗口宽度、窗口高度、增益、频率、彩色平均、壁滤波、包大小、能量、色板、空间滤波、动态范围、线密度、脉冲长度、彩色优先、彩色阈值、透明度、高PRF、减少显示。

3.17 PW检查：角度校正、扫描速度、基线、PRF、增益、音量、频率、偏转角、SV长度、翻转、自动描迹、使用两同步/三同步、能量、壁滤波、信号等级、动态范围、彩色图、负片、信号平滑、平均频谱、高PRF、减少显示。

3.18 图像处理：多波束成像；高线密度扫描（可调）；8段片段增益TGC控制；动态范围：≥120 dB；自动增益控制；M扫描速度可调；PW扫描速度可调；声功率可调；可控帧相关；Gamma校正; 扫描范围可调; 上下/左右/黑白翻转; 图像增强、边缘增强; 噪声抑制; 斑点抑制、动态聚焦

3.19 图像旋转：0°、90°、180°、270°旋转；图像翻转：上下、左右，图像调节：焦点调节,焦点位置和数量可调。图像帧平均调节,帧平均可调。斑点减少,具有5种调整。

3.20 图像显示：256灰阶  扫描深度：≥30cm

3.21 总增益：0-100可调    左右片段增益8段可调。

3.22 常规测量与计算：距离、深度、面积、周长、体积、角度、狭窄比、比率、速度、梯度、加速度、心率、直方图、解剖、IMT的测量。可自动生成各种常规测量结果报告并打印报告

3.23 动物体标：≥24种

3.24 测量计算软件包：动物专用测量包

3.25 主机带有触控笔、无线连接键盘，无线连接鼠标

3.26 具有一键全屏功能；系统竖屏显示功能

3.27 正反脉冲谐波成像技术、实时动态变迹技术

3.28 电池：可更换  工作时间：≥3小时  电池规格：10000mAh  交流电源适配器充电或操作； 输出：14.4V  DC 4A

3.29 可进行图像、录像存储。格式为：AVI, JPG, BMP, PNG, DCM (DICOM)等。可进行电影回放功能。

3.30 穿刺引导，有穿刺线，穿刺线上有刻度标尺、穿刺线有中心线、穿刺图像增强处理。

3.31 软件语言：英文、中文、法文、西班牙文等多种语言可选

3.32 亮度：-50%-50%可调  对比度：-50%-50%可调

3.33 专利产品：专利号：ZL 202330405248.6



四、可选配探头类型及参数：

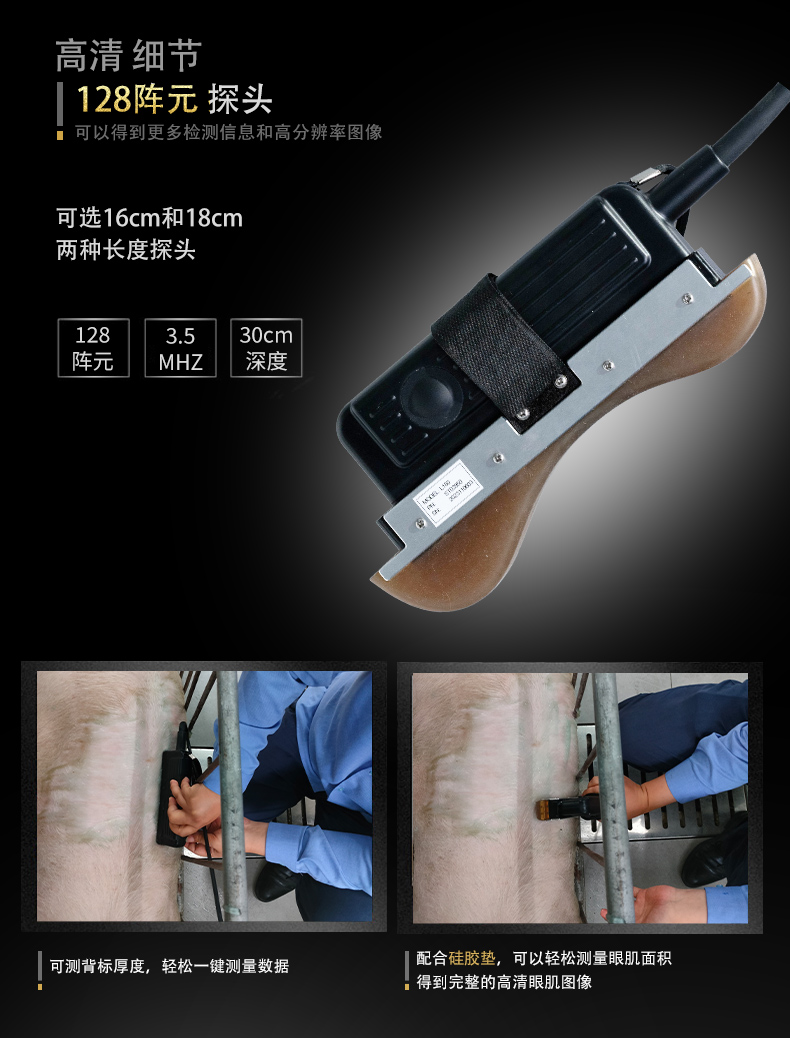

4.1、BXL3.5L15A，16cm背膘眼肌专用探头

4.2、BXL6.5L128A，动物直肠探头

4.3、BXL7.5MHZR15， 7.5MHZ 微凸探头

4.4、BXL6.0MHZR15， 6.0MHZ 微凸探头

4.5、BXL-P7-3/P10，相控阵探头

4.6、BXL7.5MHzL40，7.5MHZ高频线阵

4.7、BXL3.5MHz C5-2/R60，3.5MHZ大凸探头



标准配置：



主机                 一台

探头                 一个

锂离子电池           一块

适配器               一个

触控笔                一个

说明书/合格证/保修卡  一套

耦合剂                一瓶

手提箱：       一个



选配件：

无线键盘

无线鼠标

ECG性能（选配功能）
