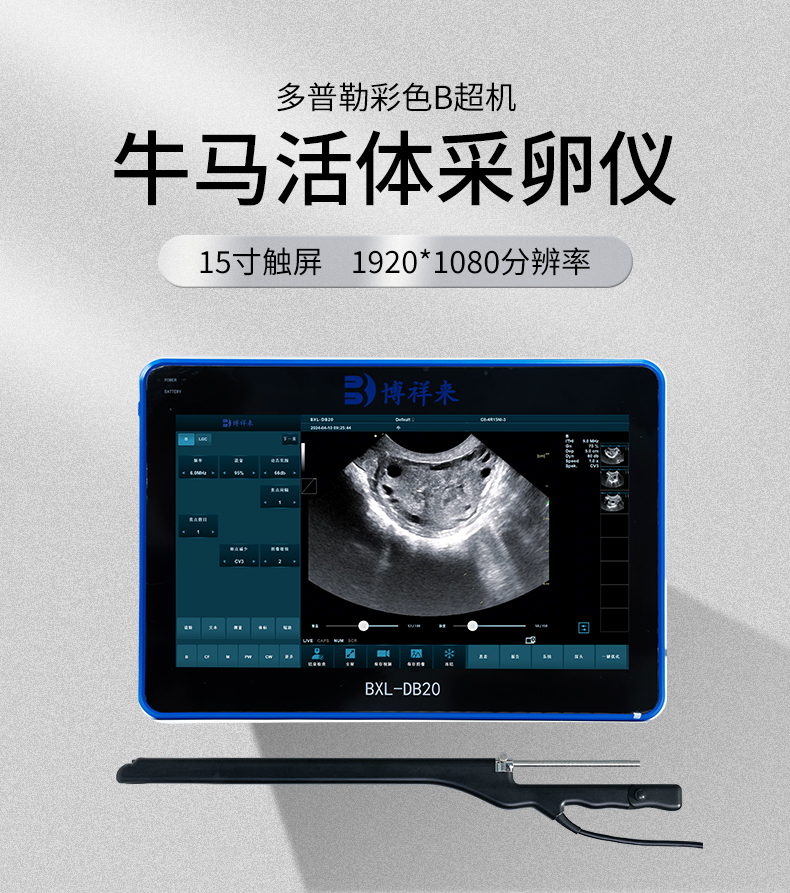

一、牛马活体采卵B超主机技术参数



1.1、适应条件：防水、防尘，防水防尘级别IP54、防摔

1.2、储存运输环境： -20°C 至 +60°C    湿度范围：10%-95%

1.3、电源：AC220V±10%，50Hz±1

1.4、主机尺寸：整体尺寸400*280*58mm

1.5、主机重量：6kg

1.6、主机屏幕尺寸：15英寸触摸屏  分辨率：1920*1080

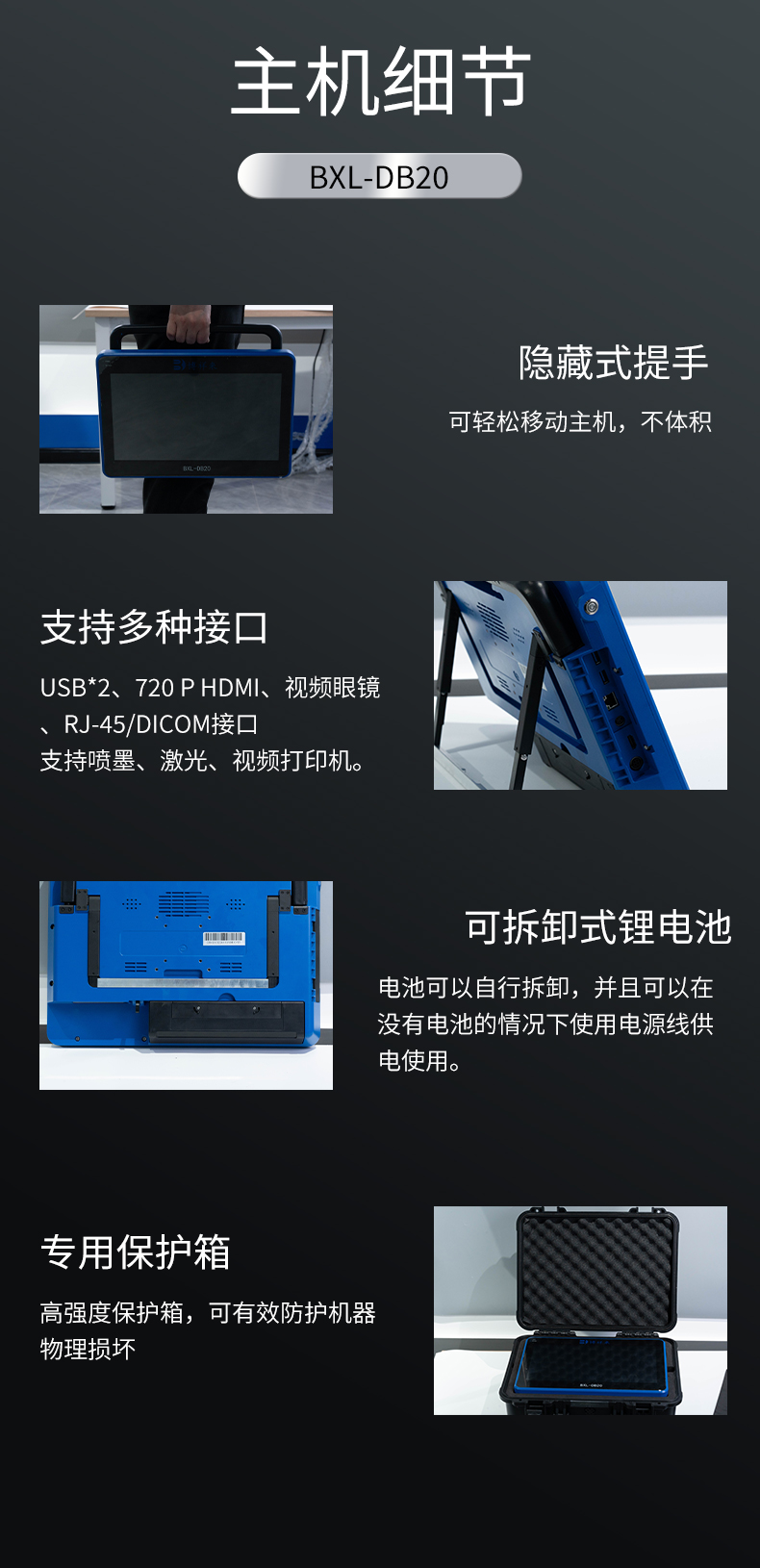

1.7、主机携带方式：可提手（可悬挂）、移动支架（可调节角度）、可悬挂到移动推车上

1.8、主机通道数：64通道

1.9、成像模式：彩色多普勒成像系统、B, B|B, 4B, B|M（M线位置可调）, M模式、组织谐波成像 (THI)、、脉冲反向谐波成像（iTHI）、组织特异性成像 (TSI) 、凸阵扩展成像、线阵偏转/梯形成像、穿刺增强、彩色血流 (CF)、能量多普勒 (PDI)、方向能量多普勒 (DPDI)、脉冲多普勒 (PW)、 连续多普勒高脉冲重复频率(CW、HPRF)、B+CF 彩色双幅实时成像、彩色M型、B+PW 、B+CF/PDI/DPDI+PW，CW，TDI

1.10、扩充接口：USB接口两个、720 p HDMI接口、视频眼镜接口、充电接口

● HDMI、视频输出；● USB接口；● RJ-45/DICOM接口；● 支持喷墨、激光、视频打印机。

1.11、扫描方式：数字波束成形器，动物OPU专用微凸、动物专用背膘线阵。

1.12、扫描深度：≥30cm

1.13、图像处理：多波束成像；高线密度扫描（可调）；8段片段增益TGC控制；动态范围：≥120 dB；自动增益控制；M扫描速度可调；PW扫描速度可调；声功率可调；可控帧相关；Gamma校正; 空间复合成像可调、扫描范围可调; 上下/左右/黑白翻转; 图像增强、边缘增强; 噪声抑制; 斑点抑制、动态聚焦。

1.14、图像显示：256灰阶

1.15、总增益：0-100可调    左右片段增益8段可调。

1.16、常规测量与计算：距离、深度、面积、周长、体积、角度、狭窄比、比率、速度、梯度、加速度、心率等

1.17、  动物体标：≥24种    测量计算软件包：动物专用测量包

1.18、无线WiFi连接和蓝牙连接  可无线连接手机和IPad同步显示图像，有无线遥控器。RFID电子耳标扫描

1.19、高效锂电池：可更换  工作时间：≥3小时     电池规格：10000mAh  交流电源适配器充电或操作； 输出：14.4V  DC 4A

1.20、可进行图像、录像存储。格式为：AVI, JPG, BMP, PNG, DCM (DICOM)等。可进行电影回放功能。动物背膘图像可分各个部位存储。

1.21、穿刺引导，有穿刺线，穿刺线上有刻度标尺、穿刺线有中心线、穿刺图像增强处理。

1.22、内置专业OPU系统程序，可设置采卵针位置方向。有采卵针引导线，采卵针引导线上有刻度标尺、采卵针引导线有中心线、采卵针穿刺时图像进行增强处理。

1.23、内置专业背膘眼肌存储图像系统，可根据不同动物检查的不同部位进行存储背膘眼肌图像

1.24、图像旋转：0°、90°、180°、270°旋转；图像翻转：上下、左右

1.25、扫描类型：正常 复合扩展等

1.26、亮度：-50%-50%可调  对比度：-50%-50%可调

1.27、主机带有触控笔；适配无线键盘、无线鼠标

1.28、可选探头类型：动物OPU专用微凸探头、动物专用背膘线阵探头等探头。

1.29、图像调节：焦点调节,焦点位置和数量可调。图像帧平均调节,帧平均可调。斑点减少,具有5种调整。

1.30、图像编辑：可对储存的图像进行编辑

1.31、软件版本：动物专用版本

1.32、专利产品：专利号：ZL 202330405248.6





二、探头类型及参数：

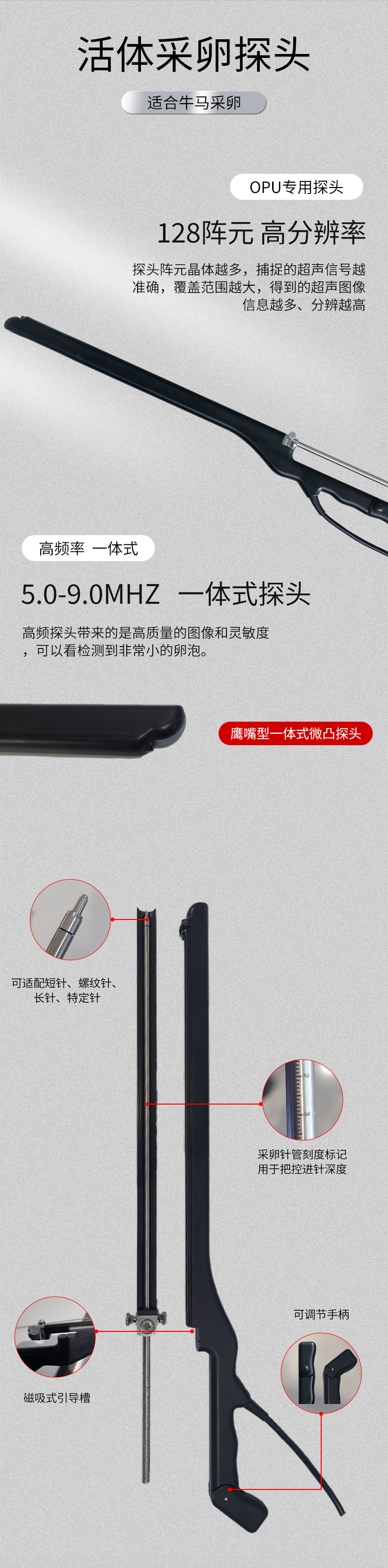

1、动物OPU活体采卵探头：



1.1、频率5.0-9.0MHz 无孔、表面光滑鹰嘴型一体式微凸探头

1.2、防水、防尘探头

1.3、阵元数：128阵元

1.4、OPU枪长：61.5cm（可根据需求延长长度）；直径：≤2.5cm；重量：≤700g   电缆长度：200cm（标配），可定制长度

1.5、采卵针管：短针管、长针管、螺纹针管

1.6、适配短针、螺纹针、长针、特定针等

1.7、磁吸式引导槽（方便消毒、清洗）

1.8、采卵针管刻度标记，用于把控进针深度

1.9、采卵时有采卵针引导线，采卵针引导线上有刻度标尺、采卵针引导线有中心线、采卵针穿刺时图像进行增强处理

1.10、专利产品：专利号：ZL 202330496819.1



三、动物OPU活体采卵探头产品特点：



1、鹰嘴型一体式微凸活体采卵探头是根据牧场临床精心设计的产品，通过了多个OPU胚胎移植动物繁殖领域技术专家临床测试，方便临床操作，具有很高的采卵效率。

2、探头一体式密封无螺丝，方便快速消毒和清洁。

3、此款探头可适配多种类型的采卵针，方便不同类型客户适配不同采卵针，节省费用。

4、采卵时有采卵针引导线，采卵针引导线上有刻度标尺、采卵针引导线有中心线、采卵针穿刺时图像进行增强处理的设计，可以大大提高采卵时进针的方向感和力度控制。

5、采卵枪直径很小，可用于月龄很小的青年母牛。

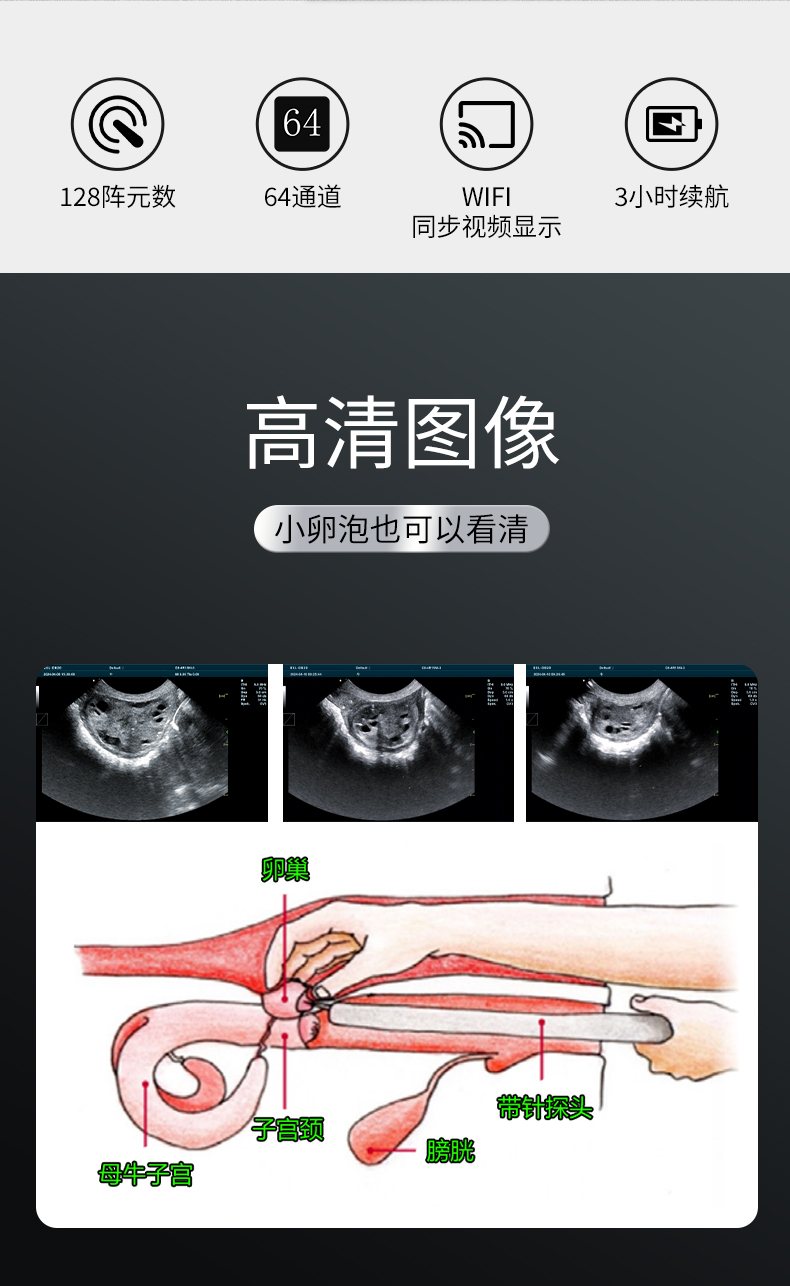

6、高频率探头、高质量多普勒彩超图像，可观察到1mm以下卵泡情况。



标准配置：



主机                 一台

探头                 一个

锂离子电池           一块

适配器               一个

触控笔               一个

说明书/合格证/保修卡  一套

耦合剂                一瓶

拉杆箱/手提箱：       一个



选配件：

小推车

无线键盘

无线鼠标

负压泵

恒温槽
